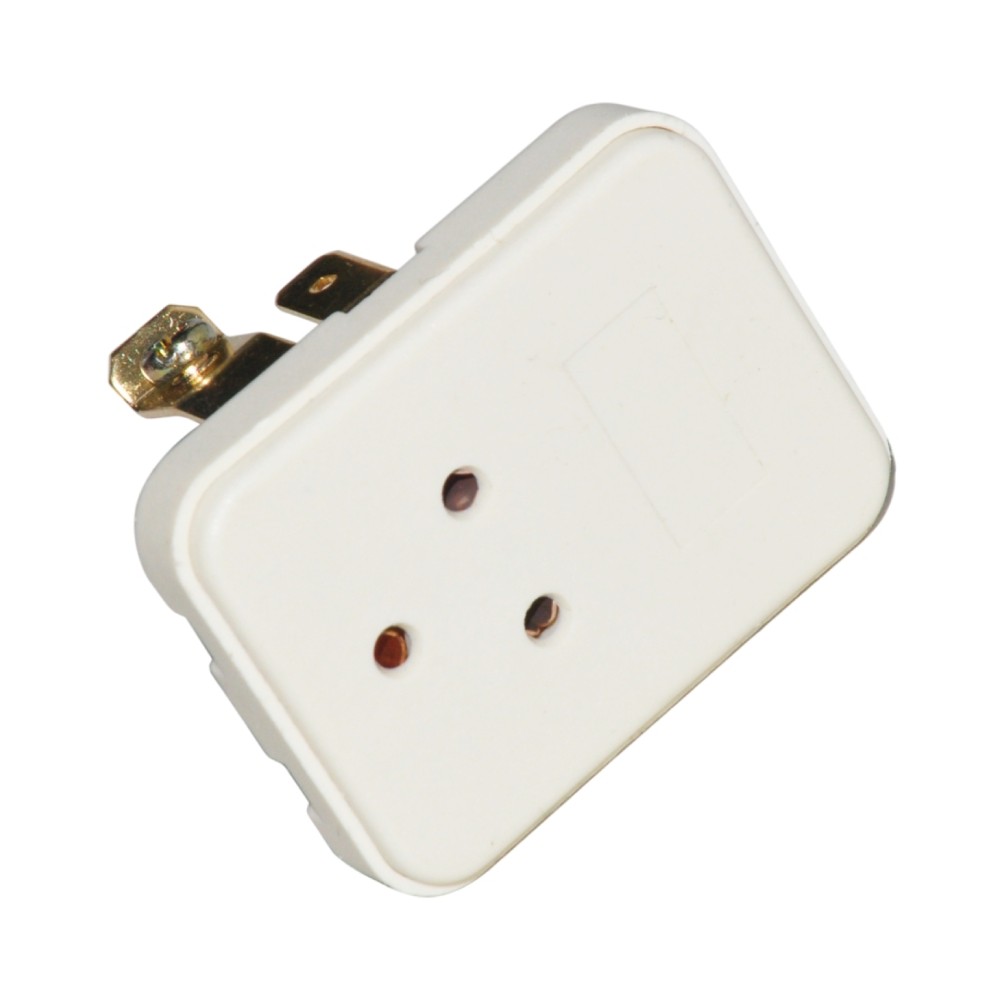

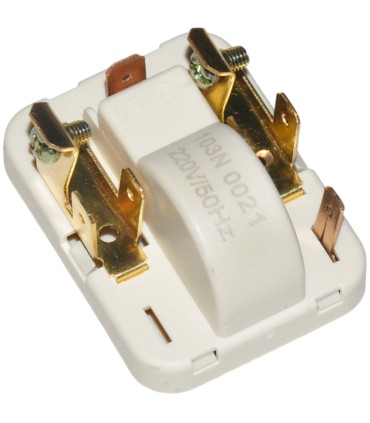

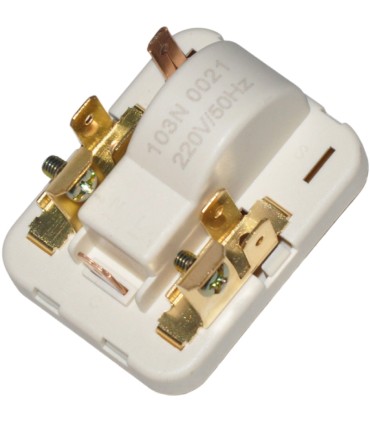

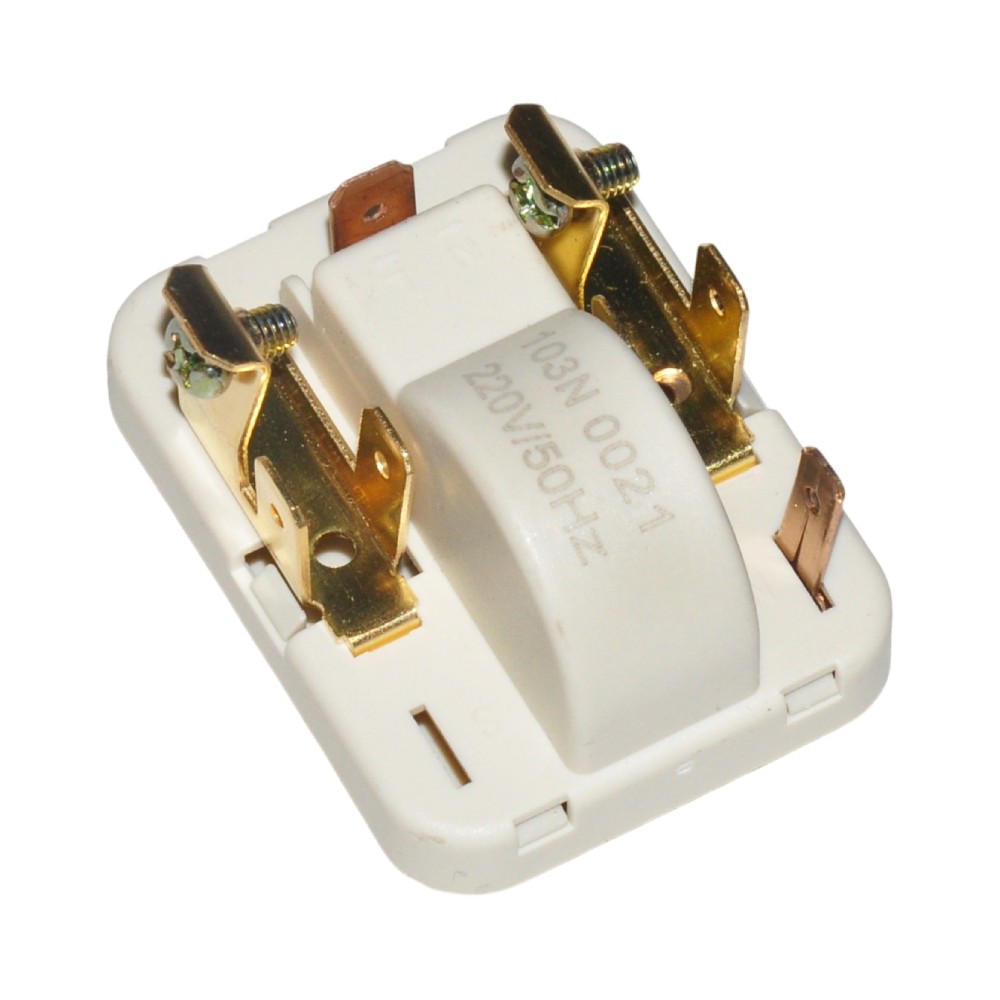

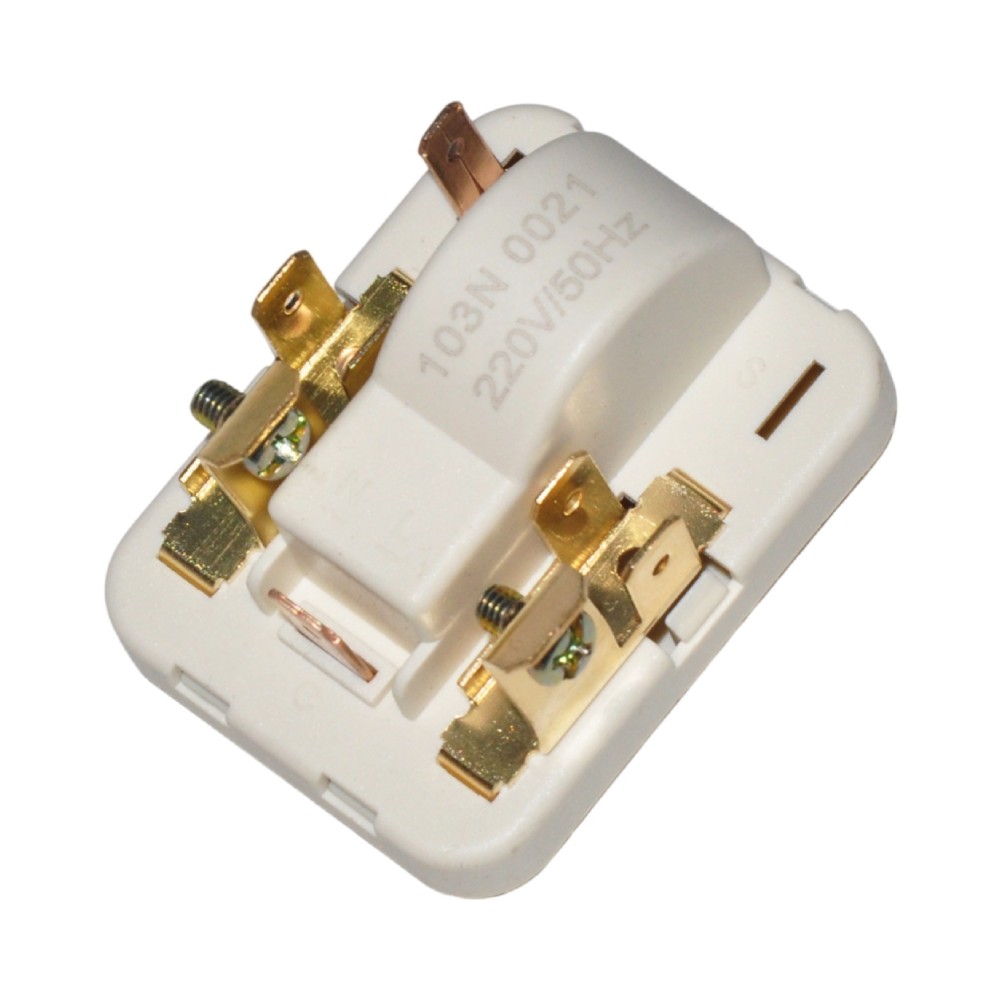

Relé arranque PTC compresor nevera (103N0021)

Relé de arranque PTC para compresores herméticos monofásicos de frigoríficos y congeladores.

Facilita el arranque del compresor conectando temporalmente la bobina de arranque y desconectándola automáticamente una vez iniciado el funcionamiento.

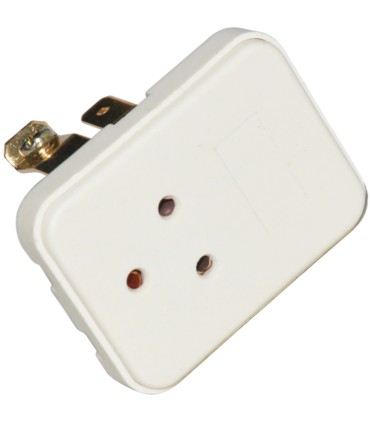

Modelos Danfos / Secop 103N0021, 103N0018 o 103N0011.

Características relé de arranque PTC frigorífico:

• Modelos: Danfos / Secop 103N0021, 103N0011 o 103N0011.
• Largo: 54mm.
• Ancho: 42mm.
• Alto: 34mm.
• Tensión: 220-240V AC ~ 50/60Hz.
• Tipo: PTC.
• Resistencia PTC: 25 Ω.
• Corriente máxima: 3,2A.

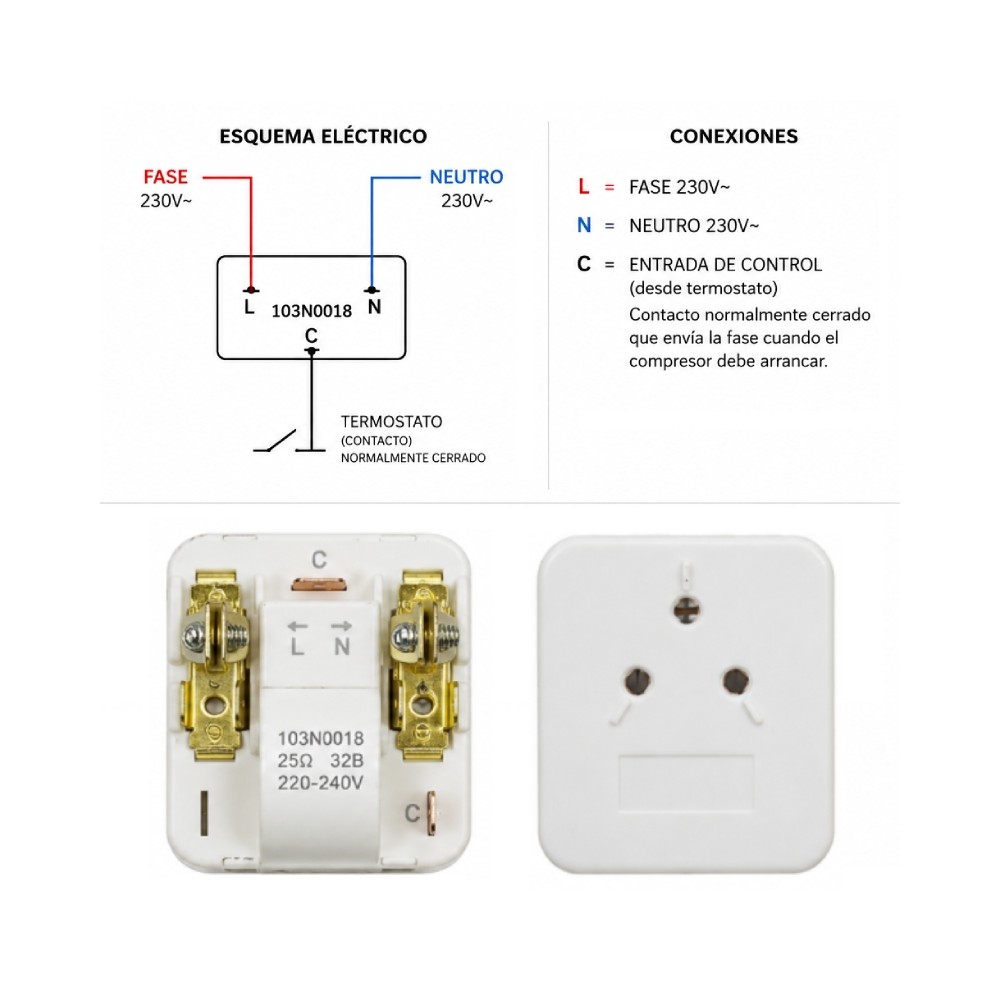

• Conexiones: L (fase) – N (neutro) – C (control/termostato).
• Tipo de terminal: Faston 6,3mm.
• Temperatura de trabajo: -30°C a +70°C.
• Normativa: IEC/EN 60730-2-4.
• Montaje directo sobre terminales del compresor.
• Series de compresores compatibles: FR, NL, PL, SC, TL.
• No apto para compresores inverter, trifásicos ni equipos de aire acondicionado.

Información important para la instalación:

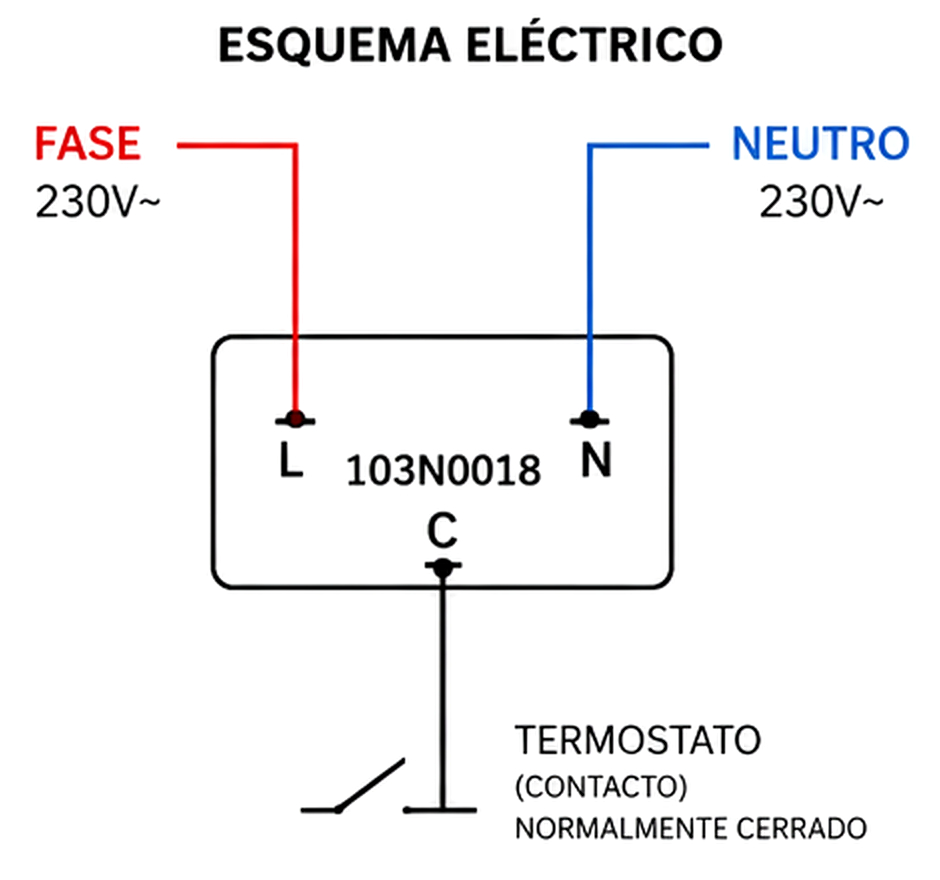

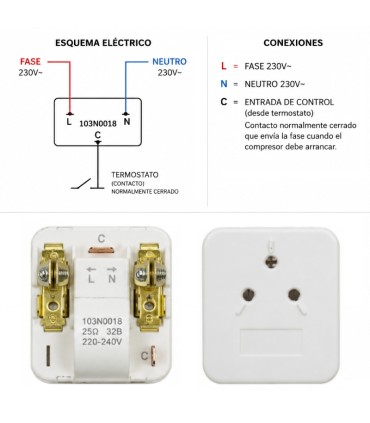

• Esquema eléctrico y conexiones:

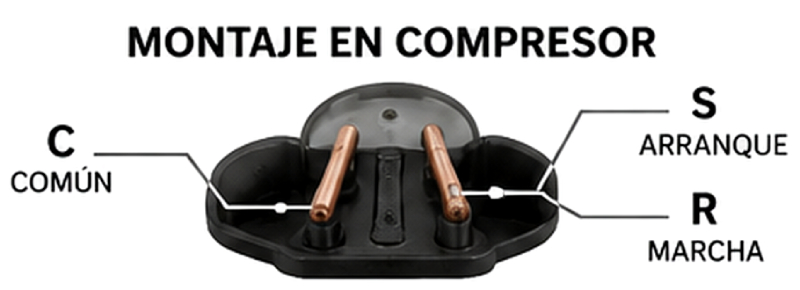

• El relé se monta directamente sobre los tres terminales del compresor (C, S y R):

• Este relé no es válido para compresores inverter, trifásicos o sistemas de aire acondicionado.
• Verificar siempre la compatibilidad con el compresor original.

Códigos originales:

• Amica: 1011427.
• Beko: 9192414011.
• Brandt: 45X7185, 45X3468, 45X7730 y 45X1116.
• BSH: 00151055, 151055, 00426296, 426296, 00166981, 166981, 00165570, 165570, 00150818, 150818, 00059191, 59191, 00020108 y 20108.
• Electrolux: 900000701111, 8996751134439, 8996750875107, 8996750868805, 8996711577313, 6711577319, 4210016626005, 4071432688, 4006173985, 4006170940, 2425144017, 2263602019, 2101049019, 2100019021 y 1108752380584.
• Gorenje: 597906.
• Indesit: C00046375.
• Liebherr: 6940863.
• Miele: 4173970.
• Smeg: 103N0011.
• Teka: 431256 y 420030.
• Whirlpool: 481928228392.
• Zanussi: 4006170940 y 4071401741.

Relé de arranque universal compatible con múltiples compresores herméticos monofásicos.
